الفرق بين أقراص السيراميك الكهروضوئية والجرس الكهروإجهادي

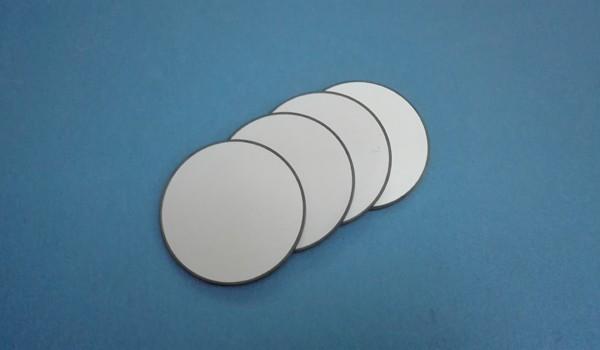

ما هو قرص السيراميك بيزو؟

القرص السيراميك الكهروضوئي ، المعروف باسم رقاقة الجرس ، هو عنصر صوت إلكتروني. يتم وضع مادة عازلة للسيراميك الكهروضوبية بين قطبين نحاسيين مستديرين. عندما يتم توصيل إشارة صوت التيار المتردد بالقطعة الكهربائية ، فإن لوحة كهروضوئية سوف تهتز وفقًا لحجم وتكرار الإشارة لإنتاج صوت مقابل. تستخدم صفائح السيراميك الكهروضوئية على نطاق واسع في الأجهزة الإلكترونية مثل الألعاب ، والساعات الإلكترونية النطق ، والأدوات الإلكترونية ، والساعات الإلكترونية ، والتوقيتات ، وما إلى ذلك بسبب هيكلها البسيط وتكلفة منخفضة.

1. مبدأ العمل

عندما يتم تطبيق قرص سيراميك Piezo مع جهد DC ، فإنه ينتج تشوهات الانحناء الميكانيكية المتكررة والمتكررة ، وبالتالي توليد موجات صوتية في الهواء. تحت عمل القوة الخارجية ، تولد ورقة السيراميك الكهروضوئية موجات كهربائية ، والتي يتم تحويلها إلى إشارات كهربائية.

2. الميزات

حساسية عالية ، استهلاك منخفض للطاقة ، موثوقية جيدة ، استقرار جيد ، مقاومة عالية ومنخفضة درجات الحرارة ، عمر طويل ، سمك رفيع ، خفيفة الوزن ، حجم صغير ، مقاومة عالية الضغط ، إلخ.

3. غرض محدد

صفارة

المتلقي

إنذار البطارية

أجهزة الاستشعار الإلكترونية sphygmomanome

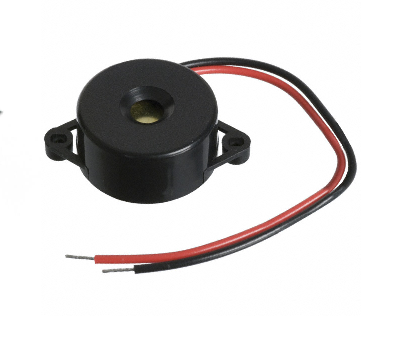

ما هو الجرس الكهروإجهادي

الجرس الكهروضوئي هو جسم سبر يستخدم السيراميك كهرضغطية كحول الطاقة الصوتية الكهربائية. جوهر هذا النوع من الأجهزة عبارة عن محول مصنوع من رقاقة سيراميك كهرو كإجهادية تم لصقها على ورقة معدنية ، أي ورقة طنانة كهروإجهادية. إن خصائص الجرس الكهروضوئي بدون ضوضاء التردد الراديوي واستهلاك الطاقة المنخفضة تجعله يحظى بتقدير كبير وتطويره بسرعة كبيرة.

1. مبدأ الهيكل

يتكون الجرس الكهروضوئي بشكل أساسي من مجموعة متعددة ، وصندوق كهروإجهادي ، ومقاومة للمقاومة ، وصندوق صدى ، وقذيفة. يتكون Multiveibrator من الترانزستورات أو الدوائر المتكاملة. عند تشغيل الطاقة (1.5 ~ 15V DC الجهد العام) ، يبدأ Multiveibrator في الاهتزاز وإخراج إشارات الصوت 1.5 ~ 2.5 كيلو هرتز ، ويؤدي مطابقة المقاومة إلى جرس Piezoelectric إلى الصوت.

2. عملية التحضير

تشمل عملية إعداد الجرس الكهروضوئي بشكل أساسي التضمين ، وطحن الكرة ، والتحسينات الرش ، والقولبة ، والتلبيد ، وما بعد المعالجة. من بينها ، عملية صب عملية مهمة للغاية في عملية التحضير. إنه لا يؤثر فقط على حجم وشكل الأنبوب ، ولكنه يؤثر أيضًا على توحيد البنية المجهرية للجسم المقولب وتوحيد توزيع الطور وفقًا لطرق الصبر المختلفة ، ثم يؤثر على عملية التلبد ويؤثر بشكل مباشر على جودة المنتج.

لذلك ، يتم استخدام طريقة الضغط الجاف بشكل عام. فيما يتعلق بالتلبيخ ، فإن استخدام إطلاق النار المتوسطة والمنخفضة درجات الحرارة هو عملية مصممة لإعداد منتجات صراخ الخزفية الكهروضائية عالية الجودة بموجب مبادئ السلامة والموثوقية ، والاهتمام بحماية البيئة ، والنظر المعقول في الميكنة ، ومستوى معدات الأتمتة ، والاقتصاد.

3. اختيار الجرس الكهروإجهادي

وضع محرك الأقراص: إذا كان لا يمكن توفير إشارة التردد لكي يعمل الجرس ، ففكر في استخدام دائرة محرك مدمجة وتطبيق جهد التيار المستمر. هناك أيضًا إشارات صوتية مختلفة مثل النغمة المستقيمة والنبرة السريعة والنبرة البطيئة. (هناك طريقتان: التذبذب ذاتيًا هو وسيلة لتوليد موجات صوتية باستخدام التذبذب في نقطة الرنين ؛ التذبذب الذي يتم إثباته الآخر هو وسيلة لتوليد موجات صوتية على تردد بعيد عن نقطة الرنين.)

الحجم: سيؤثر الحجم على التردد ، وسيكون الحجم الصغير تردد أعلى.

الجهد: محسوب بواسطة V OP ، مدفوعًا بموجة مربعة ، كلما ارتفع الجهد ، كلما ارتفع حجمها.

الملعب: لدى صناديق الكهروضوئية العديد من المواصفات ، وغالبًا ما يكون من الصعب العثور على نفس المواصفات بالضبط. يمكنك اختيار نفس الملعب والتردد الوثيق للمحاكمة.

4. مزايا الجرس الكهروإجهادي

(1) لأنه لا يوجد جزء اتصال متحرك ، فإنه يتمتع بعمر طويل وموثوقية عالية. يمكن استخدامه بشكل مستمر لأكثر من 10000 ساعة. إنه جهاز شبه دائم.

(2) لا يتم إنشاء ضوضاء التردد أو الراديو ، ولا تدخل في خطوط أخرى.

(3) لن يسبب اهتزازًا كبيرًا بسبب الرخوة.

(4) يتم التحكم فيها بواسطة الدائرة الإلكترونية ، بحيث يمكن أن تنبعث منها مجموعة متنوعة من الأصوات الممتعة والأصوات التناظرية والأصوات المتقطعة. النغمة نقية ولا يمكن تغطيتها بسهولة بالضوضاء.

(5) مع إثارة الجهد ، يكون الاستهلاك الحالي صغيرًا ، بشكل عام أقل من 20mA ، وليس أكثر من 100mA.

(6) حجم صغير وكبير ، يمكن أن يصل حجم إلى 70 ديسيبل/20 سم ، وسمك المكون هو 1 مم أو أقل فقط.

(7) نطاق درجة حرارة التشغيل الواسعة.

(8) من السهل التثبيت ، ولا يوجد ملف كهرومغناطيسي وملف متحرك ، لذلك لا داعي للقلق بشأن تدهور العزل ، ولا توجد إمكانية للتسرب.

5. تطبيق الجرس الكهروإجهادي

تحتوي صناديق Piezoelectric في الواقع على ثلاثة أشكال تجارية ، وهي مجمع الجرس الكهروضوئي ، وهي هيئة سبر صوتية كهروضوئية ، وجرس كهروضوئي ، لتلبية الاحتياجات المختلفة في السوق. بغض النظر عن النموذج ، فإن استخدامه لا ينفصل عن الأنواع الثلاثة من الإنذار والحكم والإخطار.

يتم استخدام الجرس الكهروضوئي للإنذار للنار ، وكثافة الدخان ، وتسرب الهواء ، ومكافحة السرقة ، وإنذار السيارات. يتم استخدام الجرس الكهروضوئي للإخطار كإخطار في آلات صيد الأسماك ، والأدوات ، والمعدات الطبية ، وآلات البيع ، والغسالات ، والمواقد الكهربائية ، وما إلى ذلك ، وأكثر فائدة من مؤشرات الضوء. بالإضافة إلى ذلك ، يمكن أيضًا استخدام الجرس الكهروضوئي مع الصوت التناظري والصوت المركب في الألعاب وألعاب الفيديو وما إلى ذلك.
