لوحة السيراميك Piezo: مكون رئيسي في التكنولوجيا الحديثة

ما هي صفيحة بيزو السيراميك؟

لوحة السيراميك Piezo هي نوع من محول الطاقة الذي يحول الطاقة الميكانيكية إلى الطاقة الكهربائية ، أو العكس ، استنادًا إلى التأثير الكهروضوئي. فيما يلي نظرة عامة على تعريفها وهيكلها ومبدأ العمل:

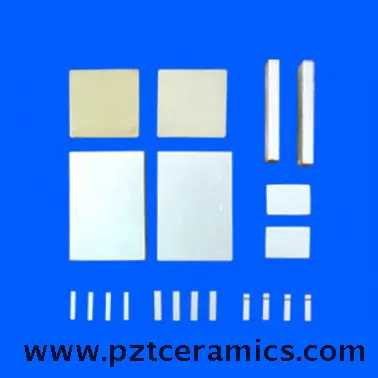

بيزو السيراميك لوحة

تعريف:

لوحة السيراميك Piezo هي مكون رفيع مسطح مصنوع من مادة سيراميك كهرو كإجهادية. تم تصميمه لتوليد شحنة كهربائية عند تعرضها للإجهاد الميكانيكي أو التشوه ، وعلى العكس من ذلك ، لتشوه عند تطبيق حقل كهربائي عليه.

بناء:

يتكون الهيكل الأساسي للوحة الخزفية Piezo عادة من المكونات التالية:

المواد الكهروضوئية: هذا هو قلب اللوحة وعادة ما يكون مادة سيراميك مثل تيتانيت الزركونيت الرصاص (PZT). تعرض هذه المادة التأثير الكهروإجهادي ، مما يعني أنها يمكن أن تولد شحنة كهربائية استجابة للإجهاد الميكانيكي أو التشوه.

الأقطاب الكهربائية: يتم ترسيب الطبقات المعدنية الرقيقة ، التي عادة ما تكون مصنوعة من الفضة أو النيكل ، على جانبي المادة الكهروإجهادية. تعمل هذه الأقطاب الكهربائية على جمع وتوزيع الشحنة الكهربائية الناتجة عن تأثير كهرضغطية.

الأسلاك: يتم توصيل الاتصالات الكهربائية بالأقطاب الكهربائية ، مما يسمح بنقل الشحنة الكهربائية من وإلى مادة كهروضوئية.

مبدأ العمل:

يعتمد مبدأ العمل على لوحة السيراميك Piezo على التأثير الكهروإجهادي ، والذي يحدث في مواد بلورية معينة ، بما في ذلك السيراميك الكهروإجهادي المستخدم في اللوحة. يمكن فهم التأثير الكهروإجهادي بطريقتين:

التأثير الكهروضوئي المباشر: عندما يتم تطبيق الإجهاد أو الضغط الميكانيكي على لوحة بيزو السيراميك ، فإنه يتسبب في تشوه الشبكة البلورية للمواد الكهروإجهادية قليلاً. يؤدي هذا التشوه إلى إزاحة الشحنات الإيجابية والسلبية داخل المادة ، مما يؤدي إلى توليد شحنة كهربائية عبر الأقطاب الكهربائية.

التأثير الكهروضوئي العكسي: على العكس من ذلك ، عندما يتم تطبيق حقل كهربائي عبر أقطاب لوحة السيراميك Piezo ، فإنه يحفز تشوهًا أو سلالة في المادة الكهروضوئية. يؤدي هذا التشوه إلى توسيع اللوحة أو تقلصها ، اعتمادًا على قطبية المجال الكهربائي.

في التطبيقات العملية ، يتم استخدام لوحات السيراميك Piezo لأغراض مختلفة:

1. الاستشعار: يمكن استخدامها كمستشعرات لقياس الكميات الميكانيكية مثل القوة أو الضغط أو التسارع أو الاهتزاز.

2. التشغيل: يمكن أن تعمل كمحركات لإنتاج حركة أو إزاحة ميكانيكية محكومة استجابةً لحقل كهربائي مطبق.

3. حصاد الطاقة: يمكنهم التقاط الطاقة الميكانيكية من الاهتزازات أو الحركات في البيئة وتحويلها إلى طاقة كهربائية لتشغيل الأجهزة الإلكترونية الصغيرة.

بشكل عام ، تعد لوحات السيراميك Piezo مكونات أساسية في العديد من التطبيقات التكنولوجية نظرًا لقدرتها على التحويل بين الطاقة الميكانيكية والكهربائية بكفاءة وموثوقية.

أهمية لوحة السيراميك بيزو

لوحة السيراميك Piezo هي نوع من محول الطاقة الذي يحول الطاقة الميكانيكية (مثل الضغط أو الاهتزاز) إلى طاقة كهربائية ، أو العكس. وهو يتألف من مادة كهرضغطية محصورة بين قطبين. عندما يتم تطبيق الإجهاد الميكانيكي على اللوحة ، فإنه يولد شحنة كهربائية عبر الأقطاب الكهربائية ، والمعروفة باسم تأثير كهرضغطية. على العكس ، عندما يتم تطبيق حقل كهربائي عبر الأقطاب الكهربائية ، فإن الصفيحة تتشوه ، مما يخلق حركة ميكانيكية.

يتم استخدام هذه اللوحات في التطبيقات المختلفة بسبب خصائصها الفريدة. فيما يلي بعض الجوانب الرئيسية لمفهومهم وأهميتها:

الاستشعار والتشغيل: تستخدم لوحات السيراميك Piezo على نطاق واسع لاستشعار تطبيقات ، كما هو الحال في مقاييس التسارع لقياس التسارع أو الاهتزاز. يتم استخدامها أيضًا في أنظمة التشغيل ، حيث يمكنهم إنتاج حركة ميكانيكية دقيقة عند تطبيق حقل كهربائي ، مما يجعلها ذات قيمة في أجهزة مثل طابعات الحبر والمنظفات بالموجات فوق الصوتية وأنظمة تحديد المواقع الدقيقة.

الدقة العالية: واحدة من المزايا المهمة لألواح السيراميك Piezo هي قدرتها على توفير أوقات استجابة عالية الدقة وسرعة. هذا يجعلها مثالية للتطبيقات التي تتطلب تحكمًا دقيقًا أو قياسًا ، كما هو الحال في الأدوات العلمية ، وأنظمة الترويج النانوية ، والأجهزة الطبية.

مدمجة وخفيفة الوزن: عادة ما تكون لوحات السيراميك Piezo مضغوطة وخفيفة الوزن مقارنة بالأنظمة الكهروميكانيكية التقليدية ، مما يجعلها مناسبة للتكامل في الأجهزة والأنظمة الصغيرة التي تكون فيها المساحة والوزن قيودًا.

استهلاك الطاقة المنخفض: غالبًا ما يكون لديهم خصائص استهلاك الطاقة المنخفضة ، مما يجعلها حلولًا موفرة للطاقة لتطبيقات مختلفة ، بما في ذلك الأجهزة المحمولة والأنظمة التي تعمل بالبطاريات وأجهزة حصاد الطاقة.

نطاق التشغيل الواسع: يمكن أن تعمل لوحات السيراميك Piezo على مجموعة واسعة من الترددات ودرجات الحرارة والظروف البيئية ، وتعزيز تنوعها وملاءمتها للتطبيقات المتنوعة عبر الصناعات التي تتراوح من الطيران والزيادة في مجال الرعاية الصحية والإلكترونيات الاستهلاكية.

الموثوقية والمتانة: نظرًا لبناء الحالة الصلبة ونقص الأجزاء المتحركة ، تميل لوحات السيراميك Piezo إلى أن تكون موثوقة للغاية ودائمة ، مع عمر تشغيلي طويل. هذا يجعلها مناسبة للبيئات والتطبيقات الصعبة التي تكون فيها الموثوقية أمرًا بالغ الأهمية.

باختصار ، تلعب لوحات Piezo Ceramic دورًا مهمًا في العديد من التطورات التكنولوجية ، مما يتيح الاستشعار الدقيق والتشغيل والتحكم في مجموعة واسعة من التطبيقات مع تقديم مزايا مثل الدقة العالية والضغط والانخفاض في الطاقة والموثوقية.
