C-11k نوع أنبوب محول الموجات فوق الصوتية مقاومة للماء
عادة ما تكون محولات الطاقة في الصين تحت الماء أكثر من أجهزة إرسال تردد واحدة ، ولكنها قد تحتوي على أجهزة إرسال متعددة ومستقبلات لترددات مختلفة. عندما ينبعث السونار من الموجات فوق الصوتية ، يتم تطبيق جهد التذبذب بالموجات فوق الصوتية على طرفي الورقة البلورية. لذلك سوف يتغير سمك البلورة مع جهد التذبذب بالموجات فوق الصوتية ، مما يؤدي إلى اهتزاز الموجات فوق الصوتية. تهتز البلورة لتعزيز الإشعاع الناتج عن الماء المحيط.
1) تصنيف رقاقة كهروضوئية: سلسلة رقاقة أسود P4 وسلسلة رقاقة صفراء P8 ؛
2) تصنيف التردد: سلسلة التردد المنخفض (17-23 كيلو هرتز) ، سلسلة الترددات الوسيطة (25-28 كيلو هرتز) ، سلسلة متوسطة وعالية التردد (33-60 كيلو هرتز) وسلسلة التردد العالي (68-200 كيلو هرتز) ؛
3) تصنيف السلطة: سلسلة 30W (بما في ذلك 35W) وسلسلة 50W (بما في ذلك 60W) وسلسلة 100W (بما في ذلك 80W) وغيرها من القوة غير التقليدية ؛
4) تصنيف الشكل: عمود مستقيم ونوع القرن
جدول معلمة الأداء 1:
نطاق تردد التشغيل: | 8khz ~ 20khz |
تردد الرنين: | 11 كيلو هرتز |
شعاع أفقي: | متعرجية |
شعاع عمودي: | 45 درجة (-3db) |
أقصى قدر من طاقة الإدخال: | 800W |
مستوى مصدر الصوت: | 195dB (11 كيلو هرتز) |
عمق العمل : | 500 متر |

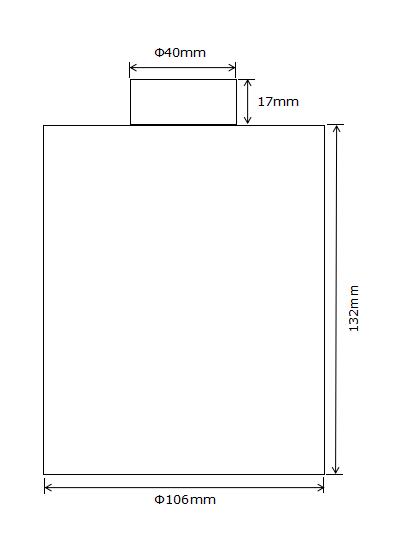

القطر الأقصى: | 106 م |
ارتفاع: | 150mm |
الوزن في الهواء: | 4.5 كجم |
درجة حرارة العمل: | -5 ℃ ~ +70 ℃ |
درجة حرارة التخزين: | -40 ℃ ~ +80 ℃ |
نقل منحنى استجابة الجهد
جدول استجابة الجهد
تكرار （kHz) | نقل استجابة الجهد （DB） |
5 | 130 |
6 | 134.4 |
7 | 137.3 |
8 | 139.8 |
9 | 141.6 |
10 | 142.7 |
11 | 144.4 |
12 | 142.2 |
13 | 141.3 |
14 | 141.5 |
15 | 142 |
16 | 142 |
17 | 140 |
18 | 140.3 |
19 | 141.5 |
20 | 140.6 |
21 | 140.5 |
22 | 140.8 |
23 | 140.7 |
24 | 141.2 |
25 | 140.8 |
26 | 139.9 |
27 | 139 |
28 | 139.1 |
29 | 139.4 |
30 | 138.8 |

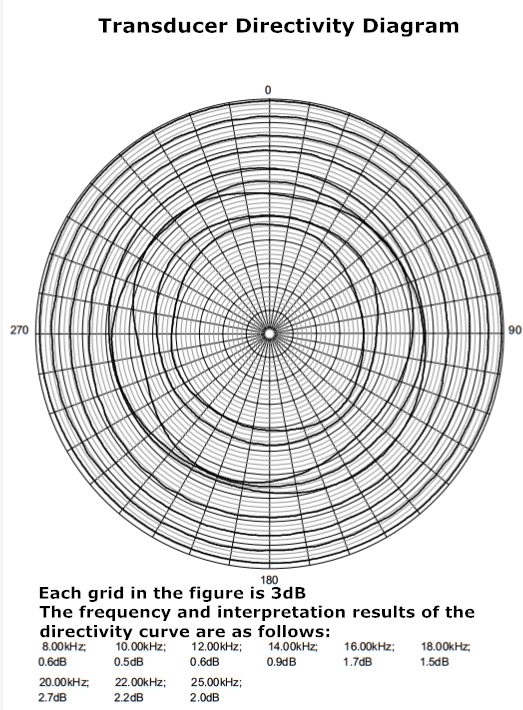

الاتجاه الأفقي
الاتجاه العمودي
التطبيق: يتم استخدام محول الطاقة الصوتية بالموجات فوق الصوتية للكشف البحري ومحول الطاقة تحت الماء.
Weifang Jude Electronic Co. ، Ltd هي الشركة المصنعة لمكونات السيراميك الكهروإجهادي ، لقد شاركنا في هذه الصناعة منذ 20 عامًا ، لدينا مصنع خاص بنا ، موظفين فنيين ذوي خبرة ، نحقق شهادة ISO 9001.
نتعاون مع الجامعات المحلية من الدرجة الأولى ، وننشئ غرفة في السيراميك الخزفية الكهروضوية المهنية ، مع كل هذا الدعم ، يمكننا توفير أفضل جودة المنتج وأفضل خدمة.
معهد الأبحاث والتنمية: www.xjtcyjy.com
شهادة:
مصنع:
شحن:
معظم منتجاتنا تسليم العميل عن طريق Air عبر شركة Express ، مثل DHL و UPS و TNT و EMS وما إلى ذلك .
وقت النقل : أسبوع واحد يمكن أن يصل مكتب العميل بعد إرساله منا لدينا .
ما يكفي من التعبئة الداخلية الرغوية وتعبئة الجلد .
اتصل بنا:
البريد: sales@pztceramics.com
Tel/Fax:+86-0536-2221236
الموقع: www.pztceramics.com
