محول الصوت بالموجات فوق الصوتية

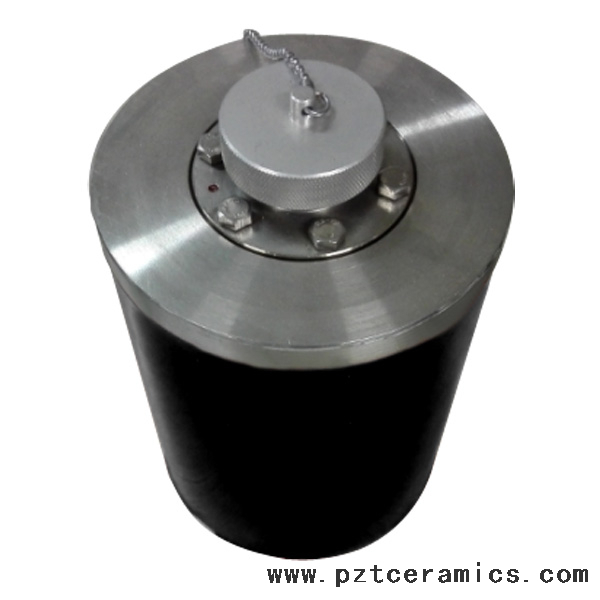

محول أنبوب نوع C-11k
يتم تشغيل محول الطاقة الصوتية بالموجات فوق الصوتية عن طريق التأثير الكهروضوئي لسيراميك كهرو كإجهادي بلوري أو التأثير المغنطيسي لسبائك النيكل الحديدي. نحن نستخدم التأثيرات الكهربائية والآثار الكهروإجهادية لإنتاج وتلقي الموجات فوق الصوتية. عندما ينبعث السونار من الموجات فوق الصوتية ، يتم تطبيق جهد التذبذب بالموجات فوق الصوتية على طرفي الورقة البلورية. لذلك سوف يتغير سمك البلورة مع جهد التذبذب بالموجات فوق الصوتية ، مما يؤدي إلى اهتزاز الموجات فوق الصوتية. تهتز البلورة لتعزيز الإشعاع الناتج عن الماء المحيط.
جدول معلمة الأداء 1:
نطاق تردد التشغيل: | 8khz ~ 20khz |
تردد الرنين: | 11 كيلو هرتز |
شعاع أفقي: | متعرجية |
شعاع عمودي: | 45 درجة (-3db) |
أقصى قدر من طاقة الإدخال: | 800W |
مستوى مصدر الصوت: | 195dB (11 كيلو هرتز) |
عمق العمل: | 500 متر |
القطر الأقصى: | 106 م |
ارتفاع: | 150mm |
الوزن في الهواء: | 4.5 كجم |
درجة حرارة العمل: | -5 ℃ ~ +70 ℃ |
درجة حرارة التخزين: | -40 ℃ ~ +80 ℃ |
جدول استجابة الجهد
تكرار （kHz) | نقل استجابة الجهد （DB） |
5 | 130 |
6 | 134.4 |
7 | 137.3 |
8 | 139.8 |
9 | 141.6 |
10 | 142.7 |
11 | 144.4 |
12 | 142.2 |
13 | 141.3 |
14 | 141.5 |
15 | 142 |
16 | 142 |
17 | 140 |
18 | 140.3 |
19 | 141.5 |
20 | 140.6 |
21 | 140.5 |
22 | 140.8 |
23 | 140.7 |
24 | 141.2 |
25 | 140.8 |
26 | 139.9 |
27 | 139 |
28 | 139.1 |
29 | 139.4 |
30 | 138.8 |
الاتجاه الأفقي
الاتجاه العمودي
التطبيق: يتم استخدام محول الطاقة الصوتية بالموجات فوق الصوتية للكشف البحري ومحول الطاقة تحت الماء.
Weifang Jude Electronic Co. ، Ltd هي الشركة المصنعة لمكونات السيراميك الكهروإجهادي ، لقد شاركنا في هذه الصناعة منذ 20 عامًا ، لدينا مصنع خاص بنا ، موظفين فنيين ذوي خبرة ، نحقق شهادة ISO 9001.
نتعاون مع الجامعات المحلية من الدرجة الأولى ، وننشئ غرفة في السيراميك الخزفية الكهروضوية المهنية ، مع كل هذا الدعم ، يمكننا توفير أفضل جودة المنتج وأفضل خدمة.
معهد الأبحاث والتنمية: www.xjtcyjy.com
شهادة:
مصنع:
شحن:
معظم منتجاتنا تسليم العميل عن طريق Air عبر شركة Express ، مثل DHL و UPS و TNT و EMS وما إلى ذلك .
وقت النقل : أسبوع واحد يمكن أن يصل مكتب العميل بعد إرساله منا لدينا .
ما يكفي من التعبئة الداخلية الرغوية وتعبئة الجلد .
