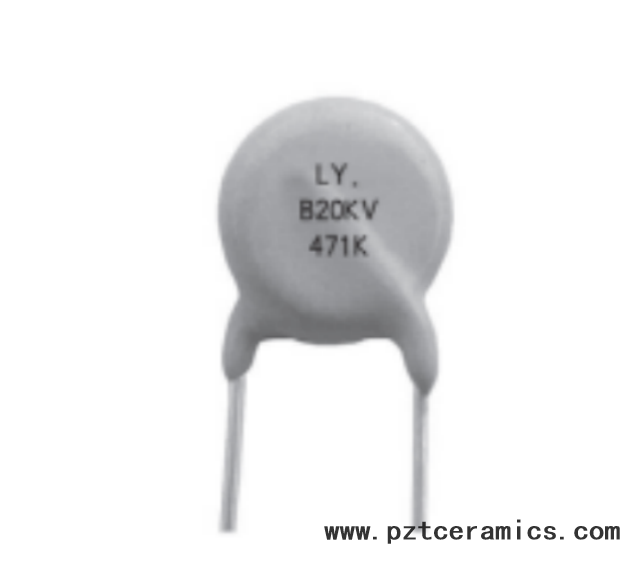

نوع CT81/CC81
مكثف السيراميك عالي الجهد
سمات:
الجهد المقنن UR هو أكثر من 10 كيلو فولت.
حجم سامل وجهد القوة العالية
مغلف مع راتنج الايبوكسي المتجه إلى اللهب.
عامل تبديد منخفض وخصائص التردد الممتازة.
يتكون هذا النوع من المكثفات بشكل أساسي من CT81. CC81 نوع الرصاص الشعاعي ، HFC ، نوع قالب ZHC ومكثفات شبكة الجهد العالي HPC.
التطبيقات:
مستلزمات الطاقة العليا في الجهد العالي ، مثل الليزر ، وأجهزة الأشعة السينية ، ومنظفات الهواء ، إلخ.
تستخدم في دوائر التركيز لعرض الألوان ، مما يجعل تركيز الصورة بشكل أفضل من الشاشة بأكملها.
تستخدم في آلات الطلاء الإلكتروستاتيكي.
مواصفة:
نطاق درجة الحرارة | حالة الاختبار | ||
-25 ℃ ~+85 ℃ | درجة حرارة | الجهد االكهربى | تكرار |
20 ± 2 ℃ | 1.0 ± 0.2v | 1 كيلو هرتز أو 1 ميغاهيرتز | |
الجهد المقنن (UR): 10-40KV.DC
السعة الاسمية: 1-10000pf
التسامح: J: ± 5 ٪ ؛ K ； ± 10 ٪ ؛ م: ± 20 ٪
درجة حرارة. Char.: BN ، B ، R ، D ، E ، F ، SL ، YL.
عامل التبديد: Bn≤0.5 ٪ R ، D≤0.2 ٪
ب ، ه ، f≤2.5 ٪ (1 كيلو هرتز)
SL ، YL≤0.15 ٪ (1MHz)
مقاومة العزل: 10000 م Ω دقيقة.
اختبار الجهد: 1.5UR
نوع CT81 / CC81
تحديد:

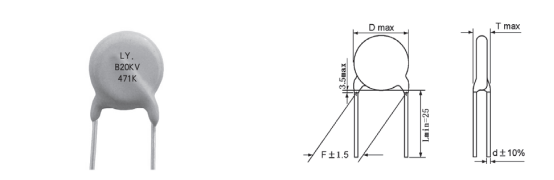

السعة الاسمية والجهد المقنن والأبعاد | ||||||||
أور (العاصمة) | السعة الاسمية (PF) | البعد | ||||||
bn 、 ب | ص 、 د | E | F | SL | YL | DMAX (مم) | tmax (مم) | |
10kV | 15 كيلو فولت | 100-220 | 100-220 | 220-560 | 560-820 | 3-30 | 22-68 | 8.0 | 10.0 |
270-330 | 270-300 | 680-820 | 1000-1200 | 33-50 | 82 | 10.0 | 10.0 | |
390-560 | 390-500 | 1000-1500 | 1500-2200 | 56-82 | 100-120 | 12.5 | 10.0 | |
680-820 | 560 | 1800-2200 | 2700-3300 | 100-120 | 150 | 14.0 | 10.0 | |
1000 | 750-680 | 2500 | 3900-4700 | 120 | 180-220 | 16.0 | 10.0 | |
1200 | 820-1000 | 2700 | 5000-5600 | 150 | 270-300 | 18.0 | 10.0 | |
1500-1800 | 1200 | 3000-4700 | 6800-100000 | 180-270 | 330-470 | 22.0 | 10.0 | |
20 كيلو فولت | 30 كيلو فولت | 100-180 | 100-150 | 220-470 | 470-680 | 1.0-20 | 10-47 | 8.0 | 13.0 |
200-270 | 180-200 | 500-680 | 750-820 | 22-33 | 50-56 | 10.0 | 13.0 | |
330-470 | 220-270 | 750-1000 | 1000-1200 | 47-50 | 68-100 | 12.5 | 13.0 | |
500 | 300-470 | 1200 | 1500-2200 | 56 | 120-150 | 14.0 | 13.0 | |
560-680 | 500-560 | 1500-1800 | 2700 | 82-100 | 180-200 | 16.0 | 13.0 | |
750-1000 | 680-750 | 2000-2200 | 3300-4000 | 120 | 220 | 18.0 | 13.0 | |
1200 | 820-1000 | 2500-3300 | 4700-5600 | 150-220 | 270-330 | 22.0 | 13.0 | |
