مرشح السيراميك هو نوع جديد من معدات الفصل السائل الصلبة عالية الكفاءة وتوفير الطاقة ، والذي يستخدم على نطاق واسع في عمليات إنتاج التعدين. لوحة مرشح السيراميك هي المكون الأساسي لفلتر السيراميك. يتم استخدام السيراميك المسامي المركب كوسيط مرشح جديد. يجب تنظيف لوحة مرشح السيراميك في الوقت المناسب وبشكل فعال لممارسة أقصى كفاءة الإنتاج في مرشح السيراميك. يدرك تطبيق صندوق الاهتزاز بالموجات فوق الصوتية في مرشح السيراميك تأثير التنظيف الذي لا يمكن تحقيقه بواسطة معدات التنظيف التقليدية والمذيبات. يشكل صندوق الاهتزاز والمخلل نظام تنظيف مشترك ، والذي يضمن تمامًا نعومة micropores للوحة الخزفية والكفاءة العالية للترشيح.
يمكن تقسيم تنظيف لوحات المرشح السيراميك إلى طرق فيزيائية وطرق كيميائية. وتشمل الأساليب الفيزيائية الغسيل العكسي ، والتنظيف بالموجات فوق الصوتية ؛ تشمل الطرق الكيميائية المؤكسد ، وتنظيف القاعدة الحمضية ، وما إلى ذلك. يتم اعتماده بشكل عام وفقًا لفرق مادة لوحة مرشح السيراميك ، ونوع الأوساخ ، ودرجة التلوث.
يتسرب الضغط الإيجابي للهواء المضغوط من الداخل من لوحة المرشح لإزالة كعكة المرشح المتبقية والجزيئات الدقيقة في micropores على سطح ورقة السيراميك الناتجة عن الفجوة بين لوحة المرشح والمكشطة. إذا كان ضغط الغسيل العكسي مرتفعًا جدًا ، فمن السهل تلف لوحة المرشح. إذا كان ضغط الغسيل العكسي صغيرًا جدًا ، فإن طاقة الغسيل العكسي غير كافية ، يتم التحكم فيها بشكل عام عند حوالي 0.15 ميجا باسكال.
يتكون النظام بشكل أساسي من خزانات تخزين الحمض ، ومضخات الحمض ، وخطوط أنابيب التنظيف ، وما إلى ذلك. بشكل عام ، يتم استخدام حوالي 1 ٪ من حمض النيتريك المخفف لتنظيف جزيئات ومقاييس دقيقة. يتم دمجه مع التنظيف بالموجات فوق الصوتية لتشكيل جهاز تنظيف مشترك لتعزيز التعاون الكيميائي مع العمل الفيزيائي ، ويتم استحلاب السائل بشكل مستمر ، ويتم تعزيز معدل التفاعل الكيميائي بشكل كبير.
بما في ذلك مولد الموجات فوق الصوتية ، مربع الاهتزاز بالموجات فوق الصوتية ، وكابلات التوصيل ذات الصلة. في مرحلة التنظيف المدمجة بعد إيقاف مرشح السيراميك ، يرسل المولد بالموجات فوق الصوتية إشارة عالية التردد ، والتي يتم تحويلها إلى موجة التذبذب الميكانيكية عالية التردد بواسطة الأوساخ على السطح من لوحة المرشحات الصخرية وتحقيقها بشكل مستمر ، وتحقق من صفيحة مرشح الخزانة ، بحيث يتم نقلها بسرعة ، وتحقيقها ، وتحقق من الصفقات الميكروية ، تنقية سطح لوحة المرشح.
في تشغيل الجفاف الطبيعي لمرشح السيراميك ، سيبقى عدد كبير من الجزيئات الدقيقة على السطح والميكروبورات من لوحة مرشح السيراميك بعد شفط الملاط الفراغي ، وتجفيف الجفاف ، وإجراءات التفريغ. ستدخل لوحة المرشح منطقة الغسيل العكسي للتنظيف بعد كل دورة ترشيح ، لكن التشغيل طويل الأجل لا يمكن الاعتماد إلا على غسل الخلايا العكسية لا يمكن أن يزيل كربونات الكالسيوم الدقيقة وكبريتات الكالسيوم وغيرها من المواد الكيميائية. لذلك ، بعد الركض لفترة من الوقت ، سيتم إدخال عملية التنظيف المدمجة تلقائيًا وفقًا للوقت الحالي. تبدأ لوحة الاهتزاز بالموجات فوق الصوتية في خزان التنظيف في العمل ، ويتم إزالة المرفقات على سطح لوحة المرشح ميكانيكياً. في الوقت نفسه ، تتم إضافة كمية مناسبة من التخفيف إلى خزان التنظيف. يتم خلط حمض النيتريك والماء النظيف ويتم نقلهم إلى لوحة المرشح من خلال رأس التوزيع ، ويتم غسل انسداد في micropores من لوحة المرشح من الداخل إلى الخارج. من خلال تفاعل التنظيف بالموجات فوق الصوتية ، والتنظيف الكيميائي ، وتنظيف المياه الخلفية ، يتم ضمان الكفاءة العالية لعمليات الترشيح اللاحقة ، ويتم استعادة لوحة المرشح إلى أداء الترشيح المسبق. بشكل عام ، هناك تنظيفان بالموجات فوق الصوتية والتنظيف الكيميائي لمدة أربعة ساعة كل يوم حسب الحاجة.

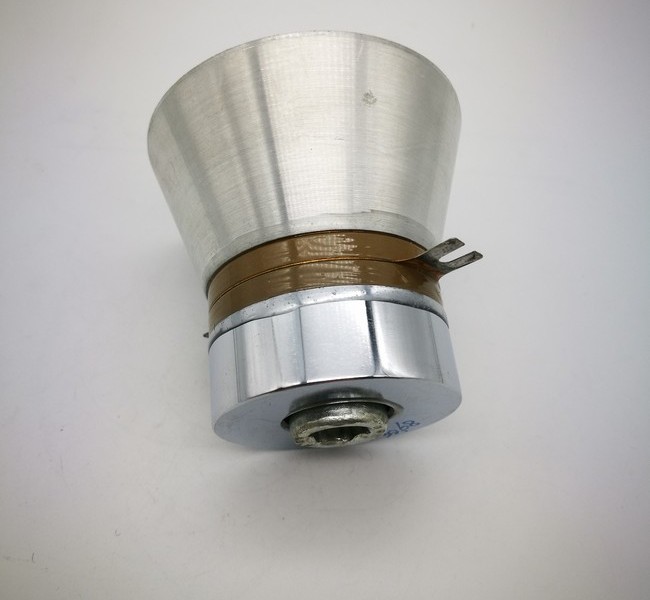

يتكون نظام التنظيف بالموجات فوق الصوتية في مرشح السيراميك بشكل أساسي من مزود الطاقة بالموجات فوق الصوتية ، وصندوق اهتزاز بالموجات فوق الصوتية ، وكابلات التبعية. يتم تثبيت مربع الاهتزاز في خزان التنظيف على جانبي لوحة المرشح. الجزء السفلي هو المخرج من أنبوب مجوف ، ويتم توصيل سلك الطاقة بمولد الطاقة بالموجات فوق الصوتية من الأنبوب. يحتوي الفوهة على خيط حرير ، وهو ثابت ومختوم مع الجوز. عند التنظيف ، هناك مستوى معين من الماء داخل الخزان. عندما تعمل لوحة الاهتزاز بالموجات فوق الصوتية ، يتم تهتز السائل لتوليد عشرات الآلاف من فقاعات الفراغ الصغيرة. يتم توليد هذه الفقاعات وتزرع في منطقة الضغط السلبية التي يتكون من الانتشار الطولي للموجة بالموجات فوق الصوتية. تغلق منطقة الضغط الإيجابية بسرعة. في هذه العملية تسمى تأثير التجويف ، يمكن للفقاعات الصغيرة أن تولد ضغطًا عاليًا فوريًا يتجاوز الضغط الجوي عند إغلاقها. يؤثر الضغط العالي الفوري بشكل مستمر على سطح اللوحة الخزفية مثل سلسلة من الانفجارات الصغيرة. يمكن تنقية الأوساخ على سطح اللوحة الخزفية والفجوة بسرعة ، ويمكن تنقية لوحة مرشح السيراميك التي تحتاج إلى تنظيفها. يتعاون التنظيف بالموجات فوق الصوتية والتنظيف الكيميائي لحل بعض المواد الصلبة المرتبطة بلوحة المرشح السيراميك وفصلها تمامًا عن وسط المرشح. ومع ذلك ، فإن العديد من العوامل تؤثر على تأثير التنظيف لصندوق الاهتزاز بالموجات فوق الصوتية ، بما في ذلك:
بشكل عام ، يتم استخدام التردد المنخفض للأوساخ التي يصعب تنظيفها ولها جزيئات أكبر ؛ التردد العالي مناسب لمناسبات التنظيف الحساسة. لذلك ، وفقًا لخصائص الخام المختلفة وتلوث لوحة السيراميك ، يمكن ضبط التردد الناتج عن المولد بالموجات فوق الصوتية بشكل مناسب لضمان أفضل تأثير تنظيف في لوحة المرشح.
اعتمادًا على التردد ، يتم اختياره عمومًا بحوالي 0.5-1.5W/CM2. إذا كانت الطاقة صغيرة جدًا ، فلن يكون التنظيف نظيفًا ، في حين أن تأثير التنظيف جيدًا إذا كانت الطاقة كبيرة جدًا ، ولكنها قد تضر لوحة تصفية السيراميك.
بشكل عام ، عند 20 إلى 50 درجة مئوية ، يكون تأثير التجويف هو الأفضل. سوف تتسبب درجة حرارة السائل المرتفعة للغاية في تقاطع الفقاعات التي تم إنشاؤها من موجة الصوت ، ولكنها تضعف الموجة بالموجات فوق الصوتية ، وقد تتسبب في تلف مربع الاهتزاز.
اختر سائلًا واضحًا مع لزوجة منخفضة. إن محلول التنظيف الذي يتميز بالتعرية أو يحتوي على مادة معلقة كثيرًا سيمتص طاقة الموجات فوق الصوتية ويقلل من تأثير الموجات فوق الصوتية.
وفقًا لنماذج التثبيت المختلفة ، يمكن تقسيم صناديق التنظيف بالموجات فوق الصوتية إلى نوعين: نوع المكونات ونوع الرفع.
يتكون مربع الاهتزاز للتنظيف بالموجات فوق الصوتية من صندوق اهتزاز ، قضيب المسمار ، الجوز ، إلخ يتم إدخال قضيب المسمار في اتصال قصير ثابت في جسم الأخدود ويتم إصلاحه بواسطة اثنين من المكسرات العلوية والسفلية. يتم ضبط ارتفاع تثبيت قضيب المسمار للتأكد من أن مربع الاهتزاز يقع على مسار تشغيل لوحة تصفية السيراميك. في مرحلة تنظيف المفاصل ، تقوم لوحة مرشح السيراميك بحركة دائرية منخفضة السرعة مع دوران الدوار وتمر عبر منطقة عمل صندوق الاهتزاز بالموجات فوق الصوتية بدوره. يتم إرسال الموجة الميكانيكية المنبعثة من مربع الاهتزاز بالموجات فوق الصوتية إلى السائل ويعمل على لوحة تصفية السيراميك عبر السائل لإكمال أعمال التنظيف.
يتكون جهاز الرفع من مربع اهتزاز بالموجات فوق الصوتية ، وقضيب رفع ، وجهاز رفع ، ومفاتيح الحد العلوي والسفلي ، إلخ. يتم توصيل مربع الاهتزاز وقضيب الرفع بشكل صارم. عندما يكون مرشح السيراميك في التشغيل العادي ، يدفع جهاز الرفع قضيب الرفع وصندوق الاهتزاز بالموجات فوق الصوتية إلى الارتفاع ويتوقف عند مفتاح الحد الأعلى ، ويتم رفع صندوق الاهتزاز ويحتفظ به فوق المستوى السائل للخزان. عند وقوف السيارات ودخول مرحلة التنظيف المدمجة ، يدفع جهاز الرفع قضيب الرفع وصندوق الاهتزاز بالموجات فوق الصوتية للتنزلق ويتوقف عند مفتاح الحد الأدنى ، ويدخل صندوق الاهتزاز ويظل تحت المستوى السائل للسائل التنظيف. في هذا الوقت ، تبدأ الموجات فوق الصوتية في العمل ، تتحرك لوحة مرشح السيراميك في حركة دائرية منخفضة السرعة مع دوران الدوار ، وتمر عبر منطقة عمل صندوق الاهتزاز بالموجات فوق الصوتية. تخترق الموجة بالموجات فوق الصوتية الفجوات الدقيقة والثقوب الصغيرة ، ويتم تنظيف الجزء الداخلي من micropores المعقدة على شكل لوحة مرشح السيراميك. مع الدوران الدوري للدوار ، يتم تنظيف السطح والميكروبورات من لوحة مرشح السيراميك تدريجيا. بعد التنظيف ، يدخل مرشح السيراميك إجراء بدء التشغيل العادي التالي ، ويتم رفع صندوق الاهتزاز بالموجات فوق الصوتية فوق المستوى السائل للخزان مرة أخرى.
ليس من الصعب أن نرى من الهيكل أعلاه أن صندوق الاهتزاز بالموجات فوق الصوتية في المستوى السائل قد تم غمره أسفل المستوى السائل لفترة طويلة ، والعديد من المواد التي يتم ترشيحها بواسطة مرشح السيراميك تآكل للغاية ، مما قد يسبب تشققات في قشرة الصندوق الاهتزازية واختراق السائل في الصندوق. يسبب دائرة قصيرة أو زائدة من الدائرة الكهربائية. علاوة على ذلك ، يتم إصلاح صندوق الاهتزاز في خزان الملاط ، مما يزيد من صعوبة التفكيك والصيانة. يجعل موضع التثبيت الثابت نفسه من النماذج التي لا يمكن غسل الخزان العديد من الزوايا الميتة ، والتي ليس من السهل غسلها. يحتوي صندوق الاهتزاز بالموجات فوق الصوتية من نوع المصعد على مزايا واضحة. يدخل فقط خزان التنظيف عند الحاجة. في الوقت نفسه ، من المريح للغاية استبدال وتفكيك وشطف ، مما يحسن إلى حد كبير استقرار وموثوقية نظام مرشح السيراميك. ومع ذلك ، فإن الهيكل المعقد لصندوق الاهتزاز بالموجات فوق الصوتية رفع ودرجة الأعلى من الأتمتة سيؤدي حتما إلى زيادة في تكلفة تصنيع مرشح السيراميك. يجب على المؤسسات اختيار برنامج تنظيف الموجات فوق الصوتية الخاصة بها وفقًا لظروفها الخاصة.
