مستشعر الضغط الكهروإجهادي: إحداث ثورة في قياس الضغط

ما هو مستشعر الضغط الكهروإجهادي؟

مستشعر الضغط الكهروضوئي هو جهاز استشعار متخصص يستقر التأثير الكهروإجهادي ، وهو توليد شحنة كهربائية في مواد معينة عندما يتعرض للإجهاد الميكانيكي أو الضغط. تستخدم هذه المستشعرات هذه الظاهرة لقياس الضغط من خلال مراقبة الجهد الناتج عن العنصر الكهروضوئي عند تطبيق الضغط. وهي معروفة بمتانةها وتجد تطبيقًا واسعًا في مختلف الأماكن الصناعية.

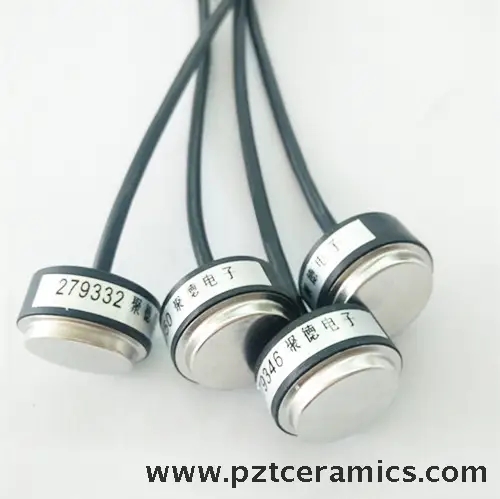

مستشعر الضغط الكهروضوئي

أجهزة استشعار الضغط الكهروضوئية هي مكونات إلكترونية قادرة على تحويل المدخلات الميكانيكية أو الحرارية إلى إشارات كهربائية. تعتمد تشغيلها على مبدأ الاقتران الكهروميكانيكي ، حيث يقيسون القوى والضغوط ، وكذلك المعلمات مثل التسارع ودرجة الحرارة والسلالة ، عن طريق تحويل البيانات المكتسبة إلى شحنة كهربائية.

تستخدم هذه المستشعرات بشكل شائع في التطبيقات التي تتضمن قياسات الانحناء واللمس والاهتزاز والتأثير. لديهم صلة في مجالات متنوعة ، بما في ذلك الرعاية الصحية والفضاء والإلكترونيات الاستهلاكية والأجهزة النووية. تكمن أهميتها في قدرتها على التخفيف من تأثير الإجهاد الميكانيكي والضغط على الأنظمة الإلكترونية والكهروميكانيكية.

غالبًا ما تكون الأسلاك الحساسة واتصالات الترابط عرضة للإجهاد ، والتي يمكن أن تؤدي إلى فشل متقطع وخلل في النظام ، وخاصة في السيناريوهات التي تنطوي على صدمة وتأثير النبض. تلعب أجهزة استشعار الضغط الكهروضوئية دورًا حاسمًا في اكتشاف هذه المشكلات وتخفيفها ، مما يمتد عمر النظم الإلكترونية والكهروميكانيكية.

ميزات مستشعر الضغط الكهروإجهادي

تكمن أهمية أجهزة استشعار الضغط الكهروإجهادية في مجال قياس الضغط في مزاياها العديدة:

حساسية عالية: المواد الكهروإجهادية حساسة للغاية لتغيرات الضغط ، مما يجعل هذه المستشعرات مناسبة لقياسات الضغط الدقيقة والدقيقة ، حتى في البيئات الديناميكية.

نطاق الضغط الواسع: يمكن تصميم أجهزة استشعار الضغط الكهروضوئية للعمل عبر مجموعة واسعة من الضغوط ، من ضغوط منخفضة للغاية إلى عالية للغاية ، مما يجعلها متعددة الاستخدامات لمختلف التطبيقات.

وقت الاستجابة السريعة: تحتوي أجهزة استشعار الكهروضوئية على أوقات استجابة سريعة ، وهو أمر بالغ الأهمية في التطبيقات التي تحدث فيها تغييرات الضغط بسرعة أو غير متوقعة ، كما هو الحال في اختبار التأثير أو مراقبة الموجة الصدمة.

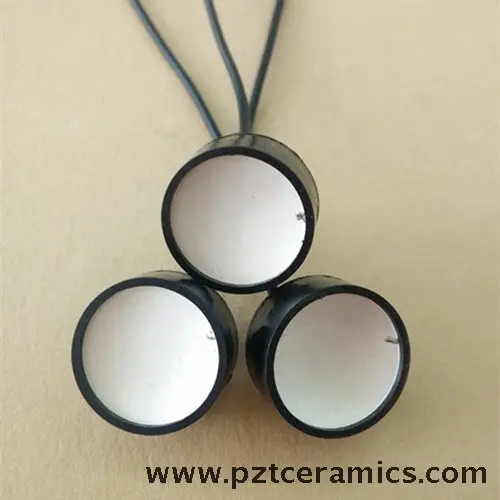

مستشعر الموجات فوق الصوتية السيراميك الكهرحي

المتانة: أجهزة استشعار الضغط الكهروضوئية قوية ويمكنها تحمل الظروف البيئية القاسية ، بما في ذلك درجات الحرارة القصوى والاهتزازات والصدمة ، مما يجعلها مناسبة للتطبيقات الصناعية والسيارات.

مدمجة وخفيفة الوزن: هذه المستشعرات مضغوطة وخفيفة الوزن ، مما يجعلها سهلة الاندماج في أنظمة وأجهزة حيث تكون المساحة محدودة.

استهلاك الطاقة المنخفضة: تستهلك أجهزة استشعار الضغط الكهروضوئية الحد الأدنى من الطاقة ، وهو أمر مفيد في الأجهزة أو التطبيقات التي تعمل بالبطارية حيث تكون كفاءة الطاقة أمرًا بالغ الأهمية.

باختصار ، تلعب أجهزة استشعار الضغط الكهروإجهادي دورًا حيويًا في قياس الضغط بسبب حساسيتها العالية والمتانة وملاءمة مجموعة واسعة من ظروف الضغط. لقد أصبحت أدوات لا غنى عنها في الصناعات والتطبيقات التي تكون فيها بيانات الضغط الدقيقة والموثوقة ضرورية للسلامة ومراقبة الجودة وتحسين الأداء.

كيف يعمل مستشعر الضغط الكهروإجهادي؟

مستشعر الضغط الكهروضوئي هو مستشعر يقيس الضغط من خلال تأثير كهرضغطية. التأثير الكهروضوئي هو الظاهرة التي تولد فيها بعض المواد شحنة كهربائية عندما تتعرض للضغط أو الإجهاد.

عادةً ما تكون أجهزة استشعار الضغط الكهروضوئية مصنوعة من مواد كهروضوئية ، مثل السيراميك الكهروضوئي أو البوليمرات الكهروضوئية. عندما يتم تطبيق الضغط الخارجي على المستشعر ، تخضع المادة الكهروإجهادية لتشوه طفيف. يؤدي هذا التشوه إلى فصل الشحنات الإيجابية والسلبية داخل المادة الكهروإجهادية. سيتم تركيز الشحنات الإيجابية في منطقة ما وتشحنات سلبية في منطقة أخرى.

يخلق فصل الشحن هذا فرقًا محتملًا يمكن قياسه باستخدام الأقطاب الكهربائية المتصلة عبر المواد الكهروإجهادية. تقوم دائرة القياس بتحويل الفرق المحتمل إلى إشارة الجهد لتوفير قياس قيمة الضغط.

وفقًا للتغيرات في الضغط ، ستتغير درجة تشوه المواد الكهروضوئية أيضًا وفقًا لذلك ، مما يؤدي إلى تغييرات في الاختلاف المحتمل. من خلال قياس التغيير في الاختلاف المحتمل ، يمكن الحصول على كمية الضغط التي يمارسها العالم الخارجي.

خلاصة القول ، يعتمد مبدأ العمل لمستشعر الضغط الكهروضوئي على تأثير فصل الشحن الناتج عن مادة كهروضوئية عندما يتعرض للضغط ، ويتم حساب الضغط عن طريق قياس التغير في الفرق المحتمل.

تطبيق مستشعر الضغط الكهروإجهادي

مستشعر الضغط الكهروإجهادي هو مستشعر يستخدم التأثير الكهروإجهادي لقياس الضغط. لديها مجموعة واسعة من التطبيقات ، بما في ذلك المراقبة الصناعية والطبية والبيئية.

في المجال الصناعي ، يمكن استخدام مستشعر الضغط الكهروإجهادي لقياس ومراقبة ضغط السوائل والغازات المختلفة. يمكن استخدامه في أنظمة التحكم في العمليات الصناعية وأتمراها ، مثل تصنيع السيارات ، وتكييف الهواء وتدفئة أنظمة التدفئة ، والمعدات الهيدروليكية والهدية ، وما إلى ذلك. يستخدم المستشعر على نطاق واسع في البيئات الصناعية بسبب دقتها العالية والاستجابة السريعة ومقاومة التآكل.

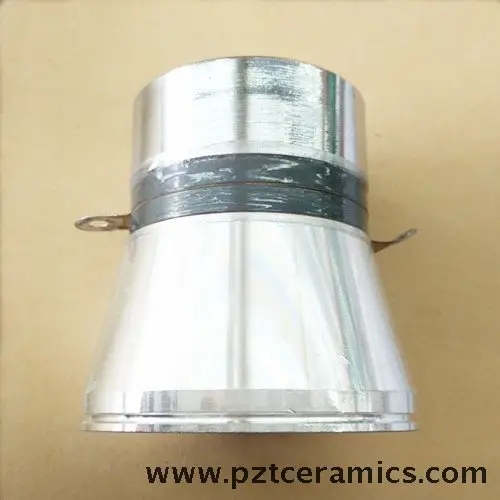

مستشعر التنظيف بالموجات فوق الصوتية للتنظيف الصناعي

في مجال المراقبة البيئية ، يمكن استخدام مستشعر الضغط الكهروضوئي لقياس الضغط الجوي ، ومستوى السائل ، وضغط التربة ، وما إلى ذلك. يمكن استخدامه في مجالات مثل مراقبة الأرصاد الجوية والمراقبة الهيدرولوجية والاستكشاف الجيولوجي. بالإضافة إلى ذلك ، يمكن استخدامه أيضًا لمراقبة هيكل المباني ، مثل قياس ضغط الأساس وضغط الرياح في المباني.

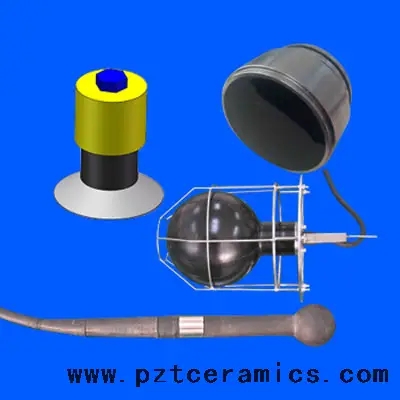

الكشف البحري محول الموجات فوق الصوتية

في المجال الطبي ، يمكن استخدام مستشعر الضغط الكهروضوئي في المعدات الطبية وأنظمة المراقبة. يمكن استخدامه لقياس المعلمات الفسيولوجية مثل ضغط الدم ، وضغط الجهاز التنفسي ، وقدرة ضخ القلب لمساعدة الأطباء على تشخيص وعلاج. بالإضافة إلى ذلك ، يمكن استخدامه أيضًا لمراقبة توزيع ضغط المريض في السرير لمنع قرحة الضغط الناتجة عن راحة السرير على المدى الطويل.
